LPX：个人电脑主板和电源标准的演变

Cathode Ray Dude - CRD

总结：

ATX标准因其卓越兼容性统一了PC硬件三十年，但其核心规范鲜有更新。在ATX之前，PC主板和机箱设计缺乏正式标准，克隆机市场通过模仿IBM PC和AT的设计形成了非官方标准。IBM PC-AT主板尺寸巨大且设计浪费，促使了Baby AT这一非官方“迷你AT”主板尺寸的出现，并流行了十年。个人电脑电源的标准化历程复杂，直到1990年左右，一种带有可自由布置电源按钮的小型电源设计突然普及，其起源仍是个谜。IBM PS/2 Model 30虽未能被大量克隆，但其引入的紧凑型设计和集成端口启发了后来许多OEM厂商的预装PC，这些机器遵循了名为LPX的非官方标准。LPX标准（由西部数据开发）规定了主板尺寸和转接卡的使用，允许端口集成在主板背面，并通过独特电源实现了更小外形。LPX电源尺寸与现代ATX电源相符，表明LPX是连接早期PC设计与现代ATX标准的“缺失环节”，其在个人电脑进化史中扮演了被忽视的关键角色。视频呼吁社群寻找LPX的正式规范，以填补PC历史上的这一空白。

ATX标准与PC克隆的演变 [00:00:00]

• ATX标准的持久性 [00:00:00]

  • ATX标准问世30年，其卓越的兼容性使得过去三十年的PC硬件几乎完全互通。
  • 一块1995年的Socket 5奔腾主板可以安装到现代机箱中，并与现代电源和显卡配合使用，I/O挡板也能完美适配。
  • ATX规范主要定义了主板的物理布局和安装方式，包括螺丝孔位、插槽位置、CPU位置以及I/O挡板尺寸。
  • 尽管有少数非兼容设计（如背面接口主板），但ATX在数万块主板和机箱中保持了高度兼容性，这是一项了不起的成就。



• PC克隆机的兴起与早期设计 [00:04:35]

  • 在ATX出现之前，PC平台缺乏主板和机箱设计的正式规范。
    • IBM仅发布了外设接口的规范，不鼓励从零开始制造PC主板。
  • 然而，到1980年代中期，一个庞大的克隆机市场应运而生。
    • 这些制造商通过逆向工程来模仿IBM PC的设计，形成非官方标准。

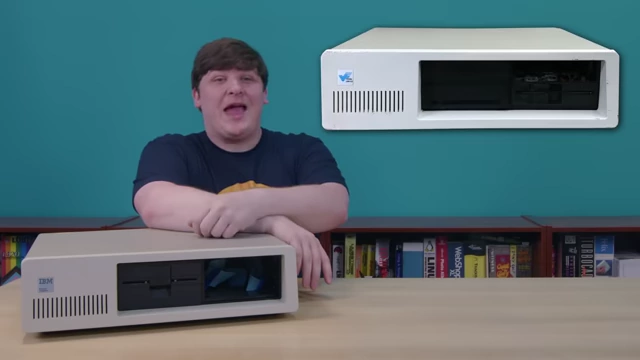

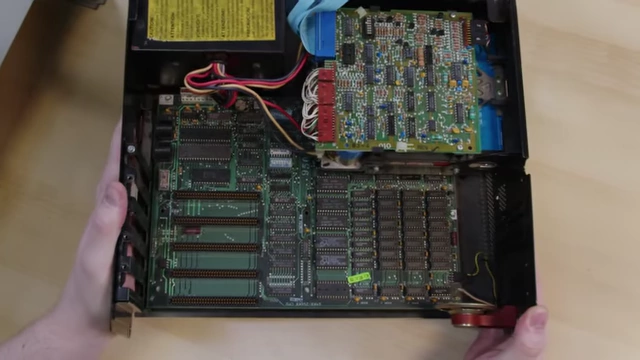

  • 早期的克隆机外观和内部（包括主板尺寸和安装孔位）与IBM PC几乎完全相同，难以区分。
    • 这导致了消费者混淆的风险，但IBM并未能有效阻止。



  • 部分厂商如Compaq推出了独特设计的机器。
    • 例如Compaq Portable，它在软件上与PC完全兼容（通过逆向工程的BIOS），但其主板和机箱是完全专有设计。

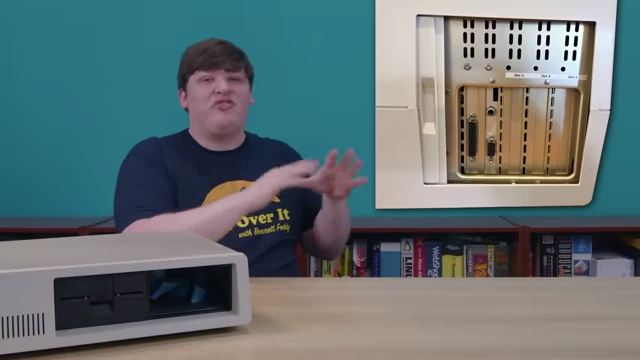

    • Compaq Portable背面扩展槽，显示了其专有设计。



  • 随着时间推移，出现了一些尺寸更小、功能更强的PC克隆机。
    • 例如1985年的ITT Extra体积更小。
    • Turbo XT主板拥有更快的CPU（8MHz而非4.77MHz），在1984年末已经非常受欢迎。



• PC-AT的推出与克隆影响 [00:10:14]

  • 1984年，IBM推出了PC-AT，作为PC的重大升级。
    • 它将CPU从8088升级到286，时钟速度翻倍，引入了16位总线，并增加了存储系统设置的实时时钟。

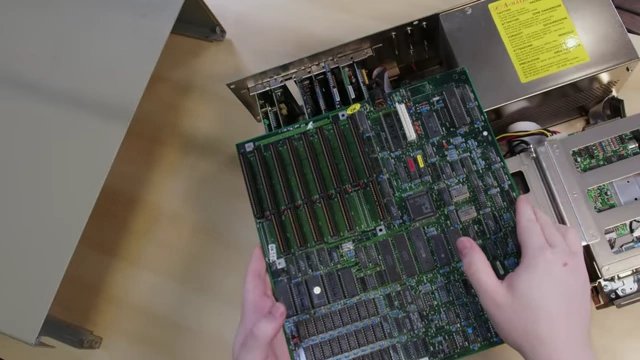

  • AT主板由于大量使用基本逻辑IC，尺寸巨大，是当时最大的电路板之一。
    • 尽管设计效率不高，但许多克隆厂商仍原样复制了它。



  • AT主板也成为了一个事实上的标准，但其巨大的尺寸被认为是浪费且不必要的。
  • 到1987年，克隆厂商开始改变机器外观，追求独特美学，并集成更多功能（如超频CPU和零等待内存）。
  • IBM在386处理器上失误，没有及时推出基于386的PC，导致Compaq抢先发布了DeskPro 386，进一步削弱了IBM的市场主导地位。



• PS/2的尝试与非克隆化 [00:14:48]

  • IBM试图通过PS/2系列收复市场主导权，推出了全新的PC产品线。



  • PS/2系列多数型号基于Micro Channel Architecture (MCA) 总线。
    • MCA是IBM开发的专利总线，旨在通过收取许可费来防止克隆。
    • 然而，消费者不愿接受封闭标准，MCA未能成功普及，导致PS/2系列未被大量克隆。
  • 尽管MCA总线失败，PS/2系列仍引入了许多后来被广泛采用的硬件特性。
    • 更小的键盘接口和内置鼠标控制器。
    • 3.5英寸软盘驱动器。
    • VGA图形标准（尽管Model 30使用的是MCGA）。



  • 在整体美学和设计上，PS/2独树一帜，其设计理念未被克隆厂商模仿。
  • 作者认为PS/2系列对塔式PC的普及影响有限，但其小型化和集成化设计对PC行业产生了深远影响。

PC电源和Baby AT的起源 [00:18:06]

• PC电源的演变之谜 [00:18:06]

  • 标准PC电源（如ATX电源）的安装模式独特，有一个偏移的螺丝孔，这可能旨在防止电源倒装。
  • ATX电源之前，AT风格电源已广泛使用，具有相同的尺寸和安装模式，但采用硬开关。
  • 这些小型电源在1990年左右突然出现并普及，但其起源没有任何正式公告或杂志文章提及。

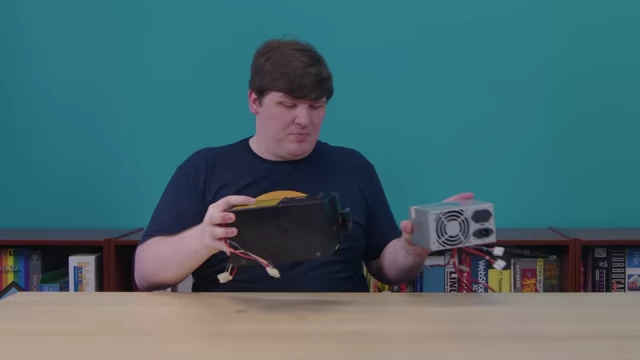

  • 早期的IBM PC电源体积庞大（约是现代电源的三倍）但功率极低（仅63瓦），其尺寸成为行业标准。

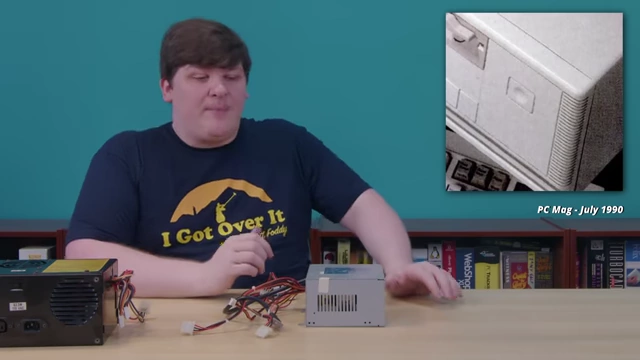

  • 1990年左右，新型电源设计引入了通过电缆连接的更小巧的按钮式电源开关，使得电源开关可以灵活地放置在机箱前面，提高了设计灵活性。



• Baby AT主板的起源 [00:23:54]

  • Baby AT主板的起源同样成谜，该术语在1980年代末至1990年代中期被普遍用于PC主板和机箱，但其出现没有明确解释。
  • 有理论称Baby AT源自IBM XT286主板，该主板在XT机箱中集成了AT硬件，但此说法缺乏确凿证据。

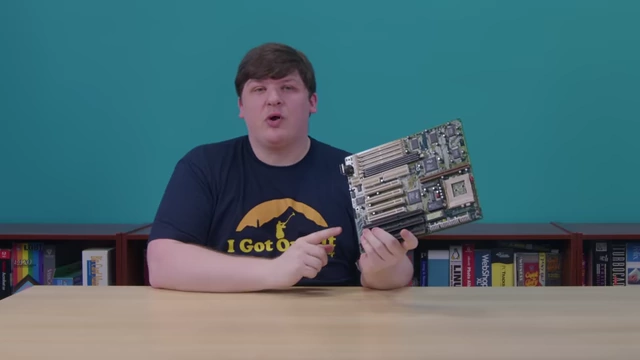

  • Baby AT主板尺寸与XT主板相近，但集成了更多功能（如串行、并行、鼠标端口）。



    • 由于旧式机箱没有预留这些端口的开孔，这些内置端口通过连接线连接到机箱背面的打孔位，或通过扩展槽支架引出。

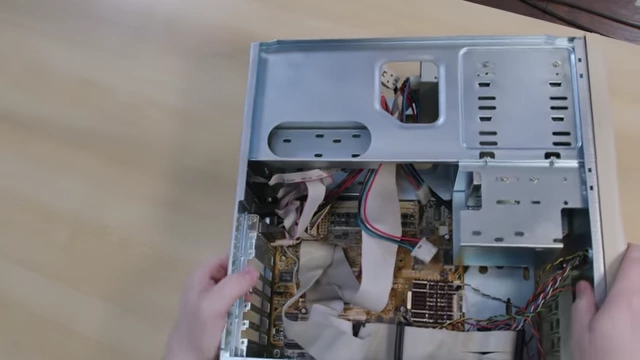

  • 这种设计导致了机箱内部线缆混乱，并需要占用宝贵的扩展槽来安装端口支架，限制了扩展性。



  • 尽管存在这些问题，Baby AT主板在1987年左右开始大量出现，并持续销售了近十年，经历了四代硬件迭代。

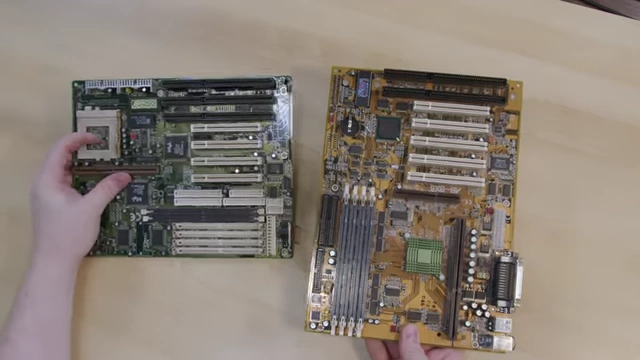

  • ATX标准后来通过将主板旋转90度来解决端口集成问题，使长边贴合机箱背面，为更多端口腾出空间。



LPX标准：被遗忘的PC连接 [00:42:19]

• LPX标准的发现与特性 [00:42:19]

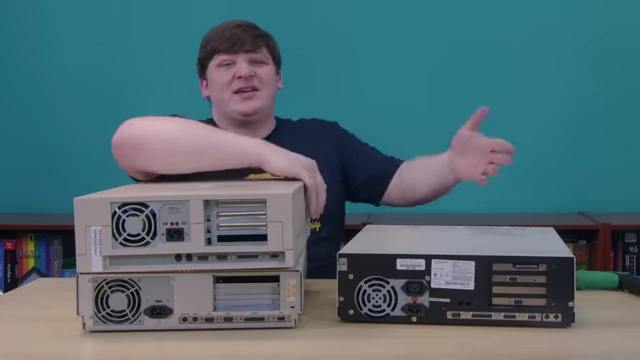

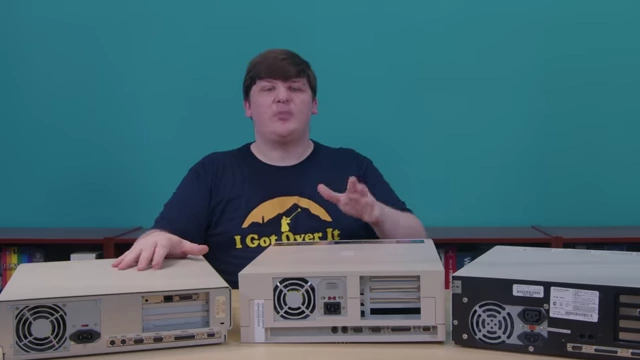

  • 作者发现许多OEM预装PC（如Dell、Packard Bell、Canon）在1990年代初期采用了相似的紧凑型设计，具有水平扩展槽和集成端口。
  • 这些机器的设计惊人地相似，并非巧合，而是基于一个名为LPX的特定标准。
  • LPX标准由西部数据公司开发，该公司在1980年代末期曾涉足主板制造。

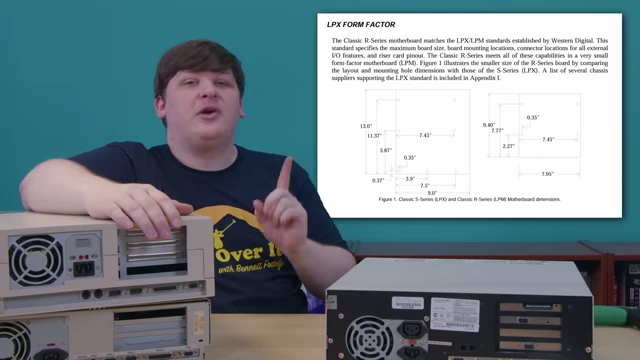

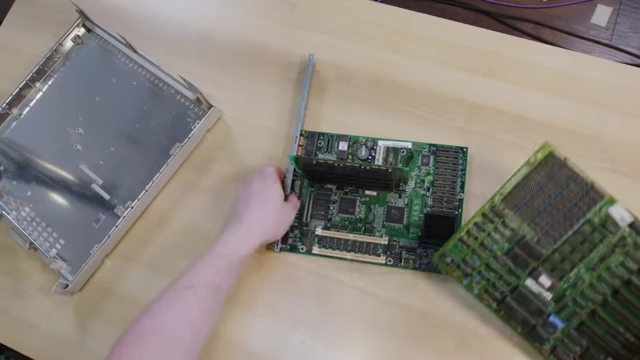

  • LPX主板尺寸紧凑（与XT主板相似），通过使用转接卡（riser card）实现扩展卡水平安装。
    • 这种水平安装方案为集成端口在主板背面腾出了垂直空间。

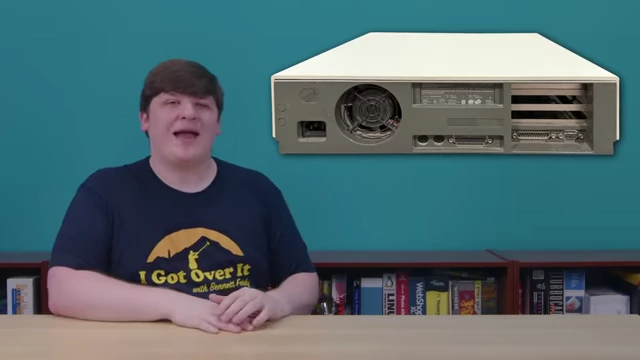

  • 这种设计是PS/2 Model 30垂直插槽方案的演变，允许主板在不改变机箱宽度的情况下集成更多端口，从而实现了更小的机箱外形。

• LPX兼容性与问题 [00:54:00]

  • 尽管LPX旨在标准化，但不同LPX机器之间的部件兼容性并不理想。

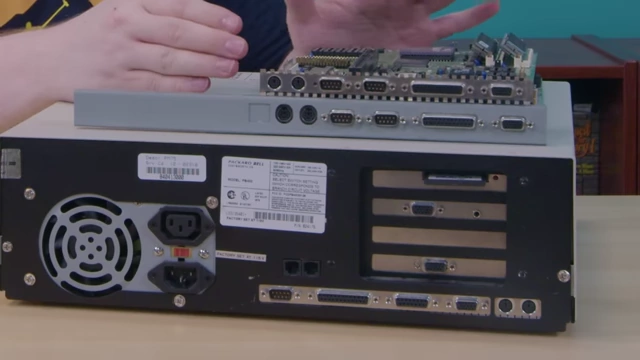

    • 例如，Dell和Canon LPX主板的I/O挡板虽然接口一致，但尺寸不同。

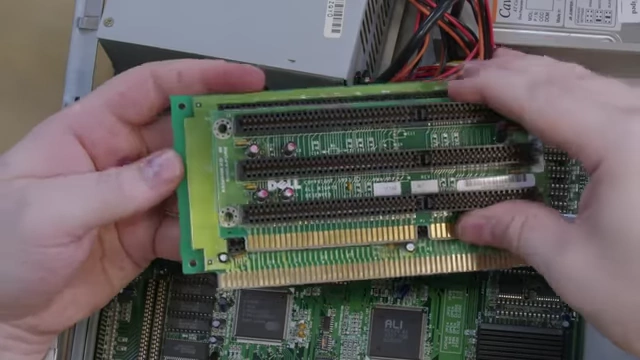

    • 不同厂商的转接卡（riser card）也可能不兼容，即使外观相似。

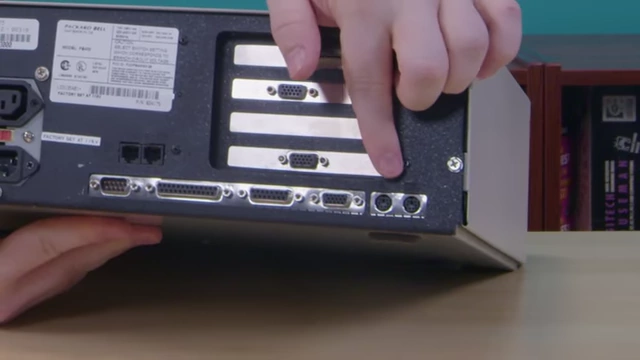

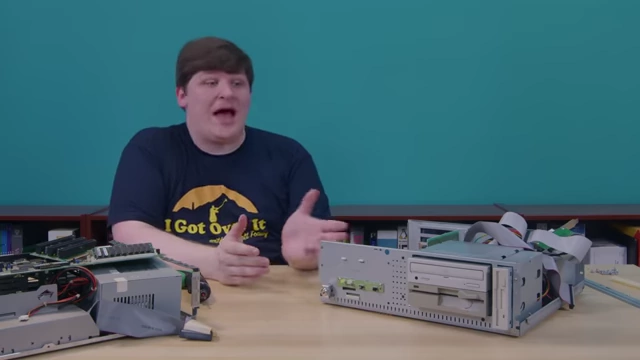

    • 一些厂商（如Packard Bell）甚至在机箱设计上增加额外的物理障碍，进一步降低了互换性。



  • 这表明LPX标准可能被OEM厂商随意修改，因为消费者通常不会打开或改装预装PC，所以互换性不是优先考量。
  • LPX的普遍价值在于促进了ODM（原始设计制造商）和OEM（原始设备制造商）之间的合作，通过共享和微调设计来降低成本，但牺牲了用户可维护性。



• LPX电源与历史意义 [00:58:52]

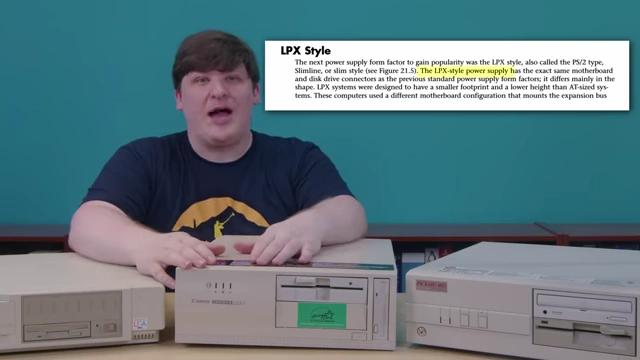

  • LPX标准可能定义了一种新的电源布局。

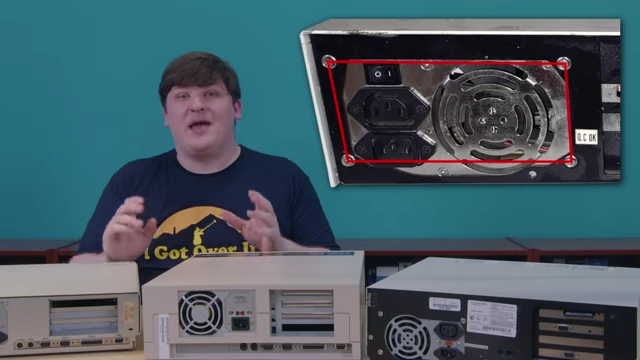

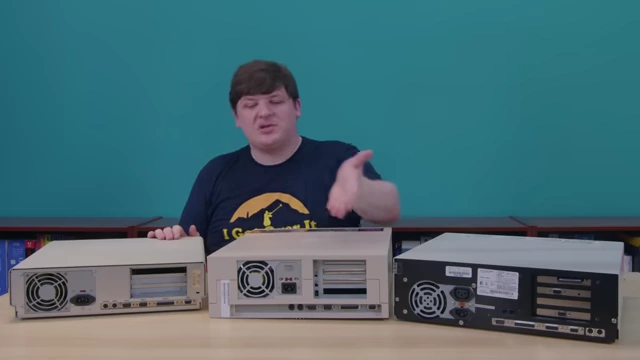

    • 其尺寸和安装孔位与现代ATX电源相似，包括一个独特的偏移孔和一个可选的矩形孔位。



  • 作者推测，LPX电源是PC电源发展中的“缺失环节”，连接了老式PC电源和现代ATX电源。



  • 最早的LPX风格系统（如1989年的Arch Triumph 286）已经采用了这种电源布局，这比传统的PC电源更紧凑、更灵活。
  • 这意味着现代ATX电源的设计可能间接源自西部数据的LPX标准，而LPX又受到IBM PS/2 Model 30的影响。
  • LPX不仅影响了OEM预装PC的设计，也可能通过电源标准间接影响了DIY市场和塔式机箱设计。
  • 尽管LPX的重要性被长期忽视，但它在PC历史中扮演了关键角色，促进了PC的小型化和集成化。



• LPX规范的缺失与探索价值 [01:07:16]

  • 尽管有大量证据表明LPX的存在和深远影响，但其正式规范（由西部数据或宏碁发布）至今未能被发现。
  • 作者呼吁社群寻找并公布这些规范，以填补PC历史上的这一空白，因为LPX是PC发展史上的一个基石。
  • LPX的存在也表明PS/2系列并非完全的“进化死胡同”，它的一些创新理念对PC行业产生了深远影响，甚至超出了Baby AT在当时被认为的优越性。
